※雙極性(BIPOLAR)2 相步進馬達接線建議:

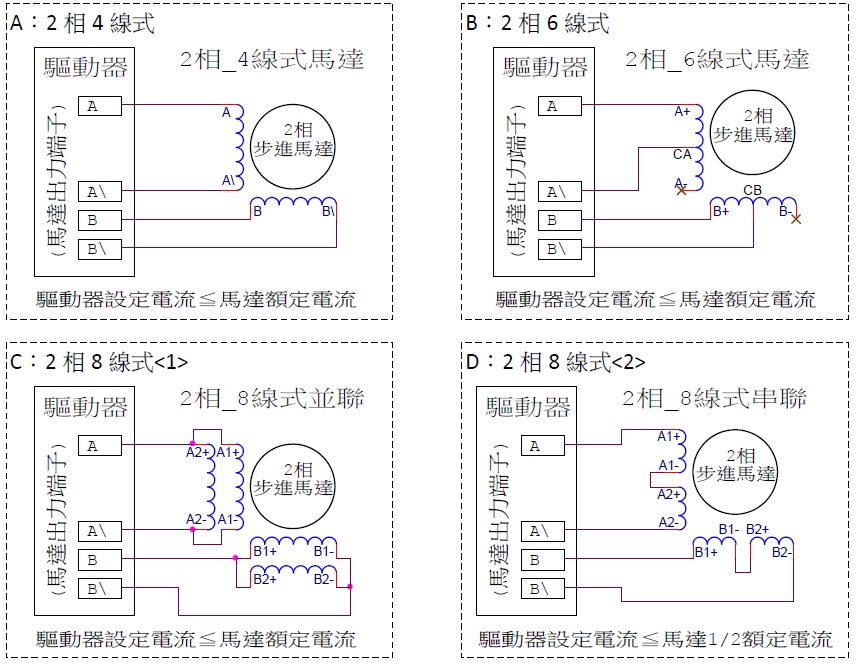

2相步進馬達出線方式大致有「2相 4線式」、「2相 6線式」、「2相 8線式」3種,搭配各出線方式之建議如下;

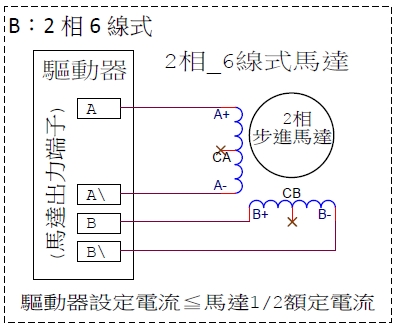

PS:搭配 6 線式之馬達「當驅動器電流≧馬達 1∕2 額定電流」時,請避免如下接線;
馬達表面溫度會因驅動電流大小、運轉工作週期及工作環境溫度等等…變化而改變,一般約2~3小時會達到接近溫度平衡;
請於機器運轉後隨時偵測馬達溫度之變化情形,適當地設定驅動電流大小,使馬達表面溫度保持在90℃以下,以免發生危險。(驅動電流↑、溫度↑)
※注意:馬達表面溫度請保持在90℃以下
